Digitalni pokazivač sa signalizatorom 16 kanala EDPS-16
|
 Kataloški broj »
|
EDPS-16 je namjenjen za nadzor do 16 ulaznih mjernih mjesta. Analogni ulaz je univerzalan i programski podesiv. Perioda preklapanja pojedinog ulaza može iznositi od 1 sekunde do 255 sekundi, što ovisi o vrijednosti podešenog parametra.
Parametri se unose preko tastature na prednjoj ploči uređaja.
Prilikom prekoračenja zadanih granica javlja se svjetlosni alarm na prednjem panelu uredjaja te se uključuju izlazni releji. Alarm traje sve dok se mjerene vrijednost ne vrate u zadane granice. Postavljanje alarmnih vrijednosti za svaki kanal posebno.
Ulazna veličina se uzorkuje, mjeri i zatim digitalno filtrira da bi se izbjegle električne smetnje nastale radom energetskih uređaja u pogonu. Prilikom parametriranja moguče je filtriranje smanjiti ili povečati što ovisi o razini smetnji u sustavu.
Broj kanala koji se preklapaju također je programski podesiv. Uređaj se izrađuje u standardnim DIN kučištima.

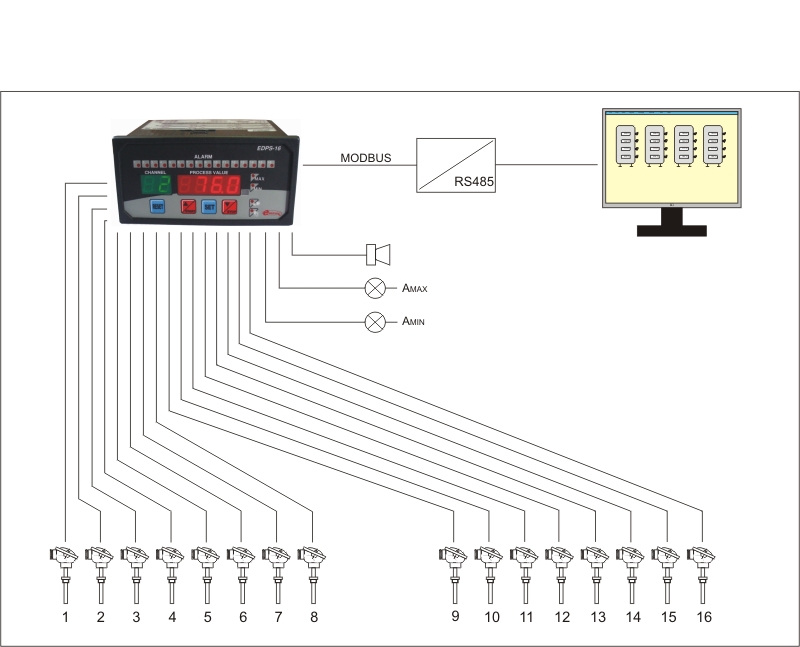

SPAJANJE >>
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
 Tehnicka dokumentacija » |
|||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||
| Tip | EDPS-16 | ||||||||||||||||||||||||||||
| Osnovna ploča | Tastatura s folijom | ||||||||||||||||||||||||||||
| Ugradnja | Ploča s izrezom | ||||||||||||||||||||||||||||
| Kučište | 144x72 mm 72x144 mm |
||||||||||||||||||||||||||||
| Napajanje | 230 VAC 24 VDC 24 VAC 110 VAC |
||||||||||||||||||||||||||||
| Pokazivanje | 13mm crveni LED pokazivač 4 digita 13mm crveni LED pokazivač 2 digita 16 LED dioda |
||||||||||||||||||||||||||||
| Ulaz | 16x Univerzalan - programski podesiv Strujni: 0/4 -20 mA / 4-20mA / 20-0 mA / 20-4mA Naponski: 0-10 V / 2-10 V / 0-50mV / 0-60 mV Termoparovi: K, L, N, E, S, R, T, B, J Otporni: Pt100/200/500/1000, Ni100/200/500/1000, Cu53, potenciometri Ostalo : (PWM signal, frekvencija) Po posebnom zahtjevu |
||||||||||||||||||||||||||||
| Izlaz | Relejni | ||||||||||||||||||||||||||||
| Klasa | 0.3% + 2 digit | ||||||||||||||||||||||||||||
| Funkcija | Prikaz mjerne veličine. Postavljanje graničnih vrijednosti. Alarmiranje (beznaponski kontakt). Uključivanje zvučnog i svjetlosnog alarma. |
||||||||||||||||||||||||||||
| Vrsta signalizacije | Min i max | ||||||||||||||||||||||||||||
| Signalizacijski nivo | Podesiv za svaki kanal (dva alarmna nivoa) | ||||||||||||||||||||||||||||
| Medjusobna veza ulaza | Galvanski odvojeni | ||||||||||||||||||||||||||||
| Opciija | Komunikacija RS 485 Protokol Modbus |
||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
