Mikroprocesorski pokazivač sa signalizatorom MP-03
![]() |
![]() |
MP-03 je uređaj koji prikazuje mjerenu veličinu na LED pokazivaču s 3 znamenke. Ulaz je univerzalan te obuhvača standardne strujne signale, termoparove J, K i otpornu termosondu Pt100.
Uređaj ima zaštitu od puknuća termopara i od prekida kod Pt100 sonde što povečava pouzdanost i sigurnost sustava u kojem se primjenjuje.
Regulacija se vrši jednim izlaznim relejom te je ovim uređajem moguče ostvariti ON/OFF regulaciju. Ona može biti direktna ili reverzna, odnosno uređaj može raditi u sustavima za grijanje ili hladjenje.
Unos zadanih vrijednosti te parametriranje uređaja vrši se preko folijske tastature vrlo jednostavno, što je jedna od velikih prednosti ovog uređaja.
Korisnik bira između različitih vrsti standardnih DIN kučišta.
Dokumentacija: | |||||||||||||||||||||||||||||
Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||
Tehničke osobine | |||||||||||||||||||||||||||||
Tip | MP-03 | MP-03s | |||||||||||||||||||||||||||
Osnovna ploča | Tastatura s folijom | Tastatura s folijom i potenciometrom | |||||||||||||||||||||||||||
Ugradnja | Ploča s izrezom | Montaža na šinu | |||||||||||||||||||||||||||

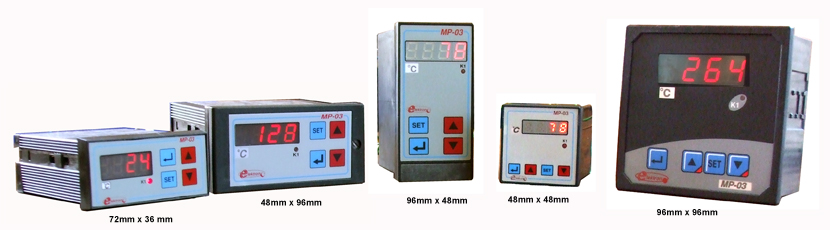

Kučište | 96x96 mm 96x48 mm 48x48 mm 48x96 mm 72x36 mm |
52x90 mm | |||||||||||||||||||||||||||
Napajanje | 230 VAC 24 VDC 24 VAC |
230 VAC | |||||||||||||||||||||||||||
Pokazivanje | 13mm crveni LED pokazivač 3 digita | 10mm zeleni LED pokazivač 3 digita | |||||||||||||||||||||||||||
Ulaz | Univerzalan - programski podesiv Strujni - 0-20 mA, 4-20 mA Naponski - 0-50 mV Termoelementi - J, K Otporni - Pt100 Ostalo - Po posebnom zahtjevu |
Univerzalan - programski podesiv Strujni - 0-20 mA, 4-20 mA Naponski - 0-50 mV Termoelementi - J, K Otporni - Pt100 Ostalo - Po posebnom zahtjevu |
|||||||||||||||||||||||||||
Izlaz | Relejni | Relejni | |||||||||||||||||||||||||||
Klasa | 1% + 1 digit | 1 % + 1 digit | |||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
