Digitalni pokazivač sa signalizatorom EDPS
|
 Kataloški broj »
|
EDPS ima mogučnost priključenja jednog analognog signala. Signal može biti standardni strujni (0-20 mA, 4-20 mA), naponski (0-10V), signal s termoparova (Fe-CuNi - J, Ni-CrNi - K, Pt-RhPt - S) ili pak signal s otporne temperaturne sonde Pt100 . Za termoelementske sonde omogućena je kompenzacija hladnog kraja termopara, a za otporne temperaturne sonde je omogućena kompenzacija otpora vodova.
Regulacija, odnosno signalizacija vrši se preko dva izlazna releja i moguće je primjeniti ON/OFF regulaciju na sustav koji se regulira.Po potrebi je moguća izvedba s ugrađenim kontinuiranim izlazom (0-4-20mA, 0-2-10V). Prikaz mjerene vrijednosti vrši se na LED pokazivaču s 4 ili 5 digita.
.jpg)
NOVO !!! : Spremanje podataka na USB stick, ili SD karticu (Data logger). Spremanje mjerenih vrijednosti sa analognih ulaza i izlaza te stanja digitalnih ulaza i izlaza na USB ili SD karticu. Podešavanje intervala spremanja.
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
 Tehnicka dokumentacija » |
|||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||
| Tip | EDPS | ||||||||||||||||||||||||||||
| Osnovna ploča | Folija s tipkovnicom | ||||||||||||||||||||||||||||
| Ugradnja | Na ploču s izrezom | ||||||||||||||||||||||||||||

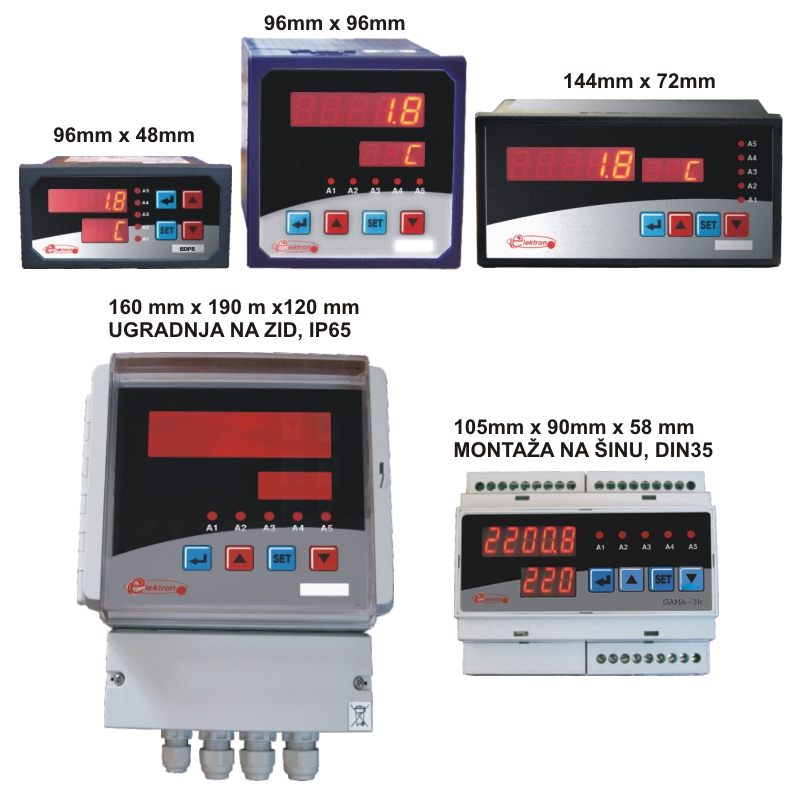

| Kučište | 96x96 mm 96x48 mm 48x96 mm 48x48 mm 144x72 mm 72x144 mm 72x72 mm 105 x 90 mm Šina 160x190x120 mm Zidno kućiše |
||||||||||||||||||||||||||||
| Napajanje | 230 VAC 24 VDC 24 VAC 110 VAC |
||||||||||||||||||||||||||||
| Pokazivanje | 13mm crveni LED pokazivač 4 ili 5 digita + pokazivač 3 digita za prikaz mjerne jedinice |
||||||||||||||||||||||||||||
| Ulaz | Univerzalan - programski podesiv Strujni: 0/4 -20 mA / 4-20mA / 20-0 mA / 20-4mA Naponski: 0-50mV / 0-60 mV Termoparovi: L, J, K, S, R, T, N, E, B Otporni: Pt100/200/500/1000, Ni100/200/500/1000, Cu53, potenciometri Ostalo : (PWM signal, frekvencija) Po posebnom zahtjevu |
||||||||||||||||||||||||||||
| Izlaz | 2 ili 4 izlazna releja |
||||||||||||||||||||||||||||
| Alarm | 2 alarma + 2 alarma (opcionalno) |
||||||||||||||||||||||||||||
| Funkcija | Pokazno - alarmni uredjaj OFF/ON | ||||||||||||||||||||||||||||
| Točnost | 0,25% + 2 digita | ||||||||||||||||||||||||||||
| Komunikacija | Modbus485 USB / SD Card |
||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
