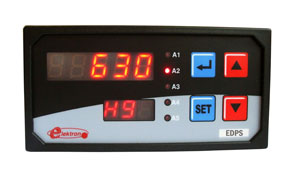

Digitalni pokazivac sa signalizatorom EDPP-S24

ON/OFF regulacija.
Univerzalni ulaz (0-20mA, 4-20 mA, 0-10V, 2-10V, termoelementi J, K, S, Pt100).
LED pokazivac 4 digita.
Dva (tri) izlazna releja (treci relej opcionalno)
Kontinuirani izlaz (opcionalno).
Tocnost: 0.25 % ±1digita.
Isporucivo u više dimenzija (DIN standard).

EDPP-S24 ima mogucnost prikljucenja jednog analognog signala. Signal moze biti standardni strujni (0-20 mA, 4-20 mA), naponski (0-10V), signal s termoparova (Fe-CuNi - J, Ni-CrNi - K, Pt-RhPt - S) ili pak signal s otporne termosonde (Pt100). Kod prikljucka termoelementske sonde izvršena je kompenzacija hladnog kraja termopara, a kod prikljucka otporne termosonde izvršena je kompenzacija otpora vodova.

Regulacija, odnosno signalizacija vrši se preko dva izlazna releja i moguce je primjeniti ON/OFF regulaciju na sustav koji se regulira.Po potrebi moguca je izvedba s ugradjenim kontinuiranim izlazom (0-4-20mA, 0-2-10V). Prikaz mjerene vrijednosti vrši se na LED pokazivacu s 4 digita.

Dokumentacija:

Potrebna je registracija za uvid u dokumentaciju

Tehničke osobine

Tip

EDPP-S24

Osnovna ploca

Folija s tipkovnicom

Ugradnja

Na plocu s izrezom

Kuciste

96x96 mm
96x48 mm
48x96 mm
48x48 mm
144x72 mm
72x144 mm
72x72 mm

Napajanje

230 VAC
24 VDC
24 VAC
110 VAC

Pokazivanje

13mm crveni LED pokazivac 4 digita

Ulaz

Univerzalan - programski podesiv
Strujni - 0-20 mA, 4-20 mA
Naponski - 0-50 mV, 0-2-10 V
Termoelementi - J, K, S
Otporni - Pt100, potenciometri
Ostalo - Po posebnom zahtjevu

Izlaz

2x relejni 250V/5A
+1x relejni (opcionalno)

Klasa

0.5% + 2 digit

Alarm

2 alarma+
1 alarm (opcionalno)

Histereza

Podesiva po iznosu i smjeru

Funkcija

Pokazno - alarmni uredjaj OFF/ON

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
