Vibro sonde ER-VIB

Vibro sonde ER-VIB

  • IP65
  • Jednostavno spajanje
  • Jednostavna ugradnja
  • Radna temp. do 150ºC
Kataloški broj »

Signalizacija razine  tekućina i praškastih  materijala. Široko područje primjene. Vibraciona sonda koristi piezoelektrični efekt za detekciju razine. Malih je dimenzija.
Signalizacija razine u rezervarima i posudama:
          -  tekućine ( sokovi, voda, mlijeko )
          -  praškovi ( pijesak, brašno, šećer, plastična masa )

Primjena:

  • zaštita po razini
  • zaštita pumpe
  • detekcija visoke, niske razine
  • detekcija curenja

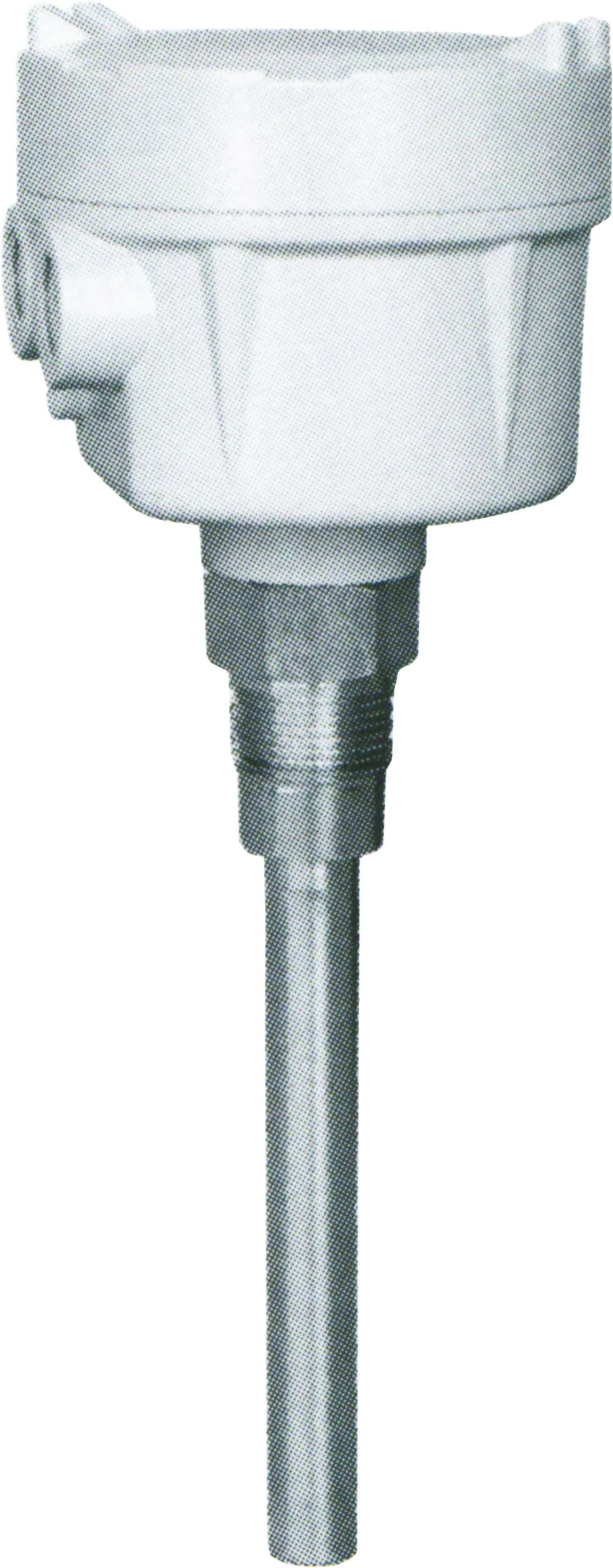

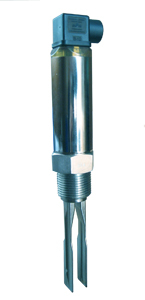

        ER-VIB14              ER-VIB21            ER-VIB24         ER-VIB28



Vibracijske sonde sa odobrenjem za eksplozivnu atmosferu. PTB PROOF No. 05 ATEX 1026 EX  II2GEExdIIBT3~T6


Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Tehnička dokumentacija »
Tehničke osobine
Tip ER-VIB14 ER-VIB21 ER-VIB24 ER-VIB28
Napajanje i izlaz 20-250Vac/Vdc
Relej SPDT 2A/250Vac		 20-250, 50/60Hz Vac/Vdc
Relej SPDT 5A/250Vac/PNP/NPN (MOSFET) 400mA/60Vac/Vdc 		20-250Vac/Vdc dvozicni bezkontaktni prekidač,
12-55 Vdc trožični PNP/NPN izlaz		 20-250Vac/Vdc dvožični bezkontaktni prekidač,
12-55 Vdc trožični PNP/NPN izlaz
Dužina vilice 100 - 3000 mm 275 - 400 mm 100 mm 40 mm
Temperatura prostora -40 *C - +70 *C -40 *C - +60 *C -40 *C - +60 *C -40 *C - +60 *C
Radna temperatura -40 *C - +130 *C -40 *C - +80 *C -40*C - +100*C (standard),
-40*C - +150*C		 -40*C - +125*C
Radni tlak Maksimum 40 bara Maksimum 10 bara Maksimum 40 bara Maksimum 40 bara
Gustoća materijala Praškovi: 0.23 g/cm3
Tekućine: 0.8 g/cm3		 Praškovi: 0.32 g/cm3 Gustoča: >=0.07 g/cm3
Viskoznost: 1-10000 cSt		 Gustoča: >=0.07 g/cm3
Viskoznost: 1-10000 cSt
Indikacija - - Zeleni led :indik. napajanje
Crveni led: ind. moda rada		 Zeleni led :indik. napajanje
Crveni led: ind. moda rada
Materijal kućišta Aluminij IP65 Aluminij IP65 SUS 304 SUS 304
Materijal vilice SUS 304/316 SUS 304/316 316L, 316, 304 316L
IP Zaštita IP65 IP65 IP65 / IP67 IP65 / IP67
Procesni priključak 1" , 1-1/2", 2", prirubnica 1" , 1-1/2", 2", prirubnica 1" (standard), 1-1/2", 2", prirubnica
 1" (standard), 3/4", 1-1/2", 2", prirubnica
Elektronički priključak Redne stezaljke Redne stezaljke Priključak DIN 43650 (standard)
S kabelom
ASI
(redne stezaljke)		 Priključak DIN 43650 (standard)
S kabelom
ASI
(redne stezaljke)

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
