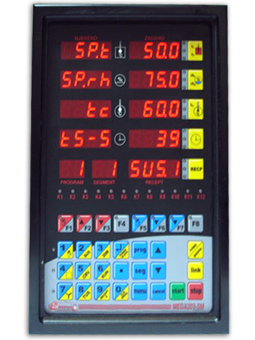

Regulator za vođenje procesa MEGA103-SM

Dvopoložajna ON/OFF regulacija temperature u komori, vremenska (impulsna) regulacija vlage u komori. Tropoložajna ON/OFF regulacija temperature i vlage u komori. Alarm nepostizanja zadane temperature na pojedinom segmentu. Alarm previsoke/preniske temperature, previsoke/preniske vlage. Mjerenje i nadzor temperature u jezgri proizvoda. Prikaz mjerenih i zadanih veličina (9 x LED pokazivač 4 digita, 2 x LED pokazivač 2 digita). Mogučnost povezivanja na PC – vizualizacija procesa (ModBUS, PPI, MPI). 99 različitih programa po 10 segmenta. Kopiranje programa i segmenata unutar uređaja i iz jednog uređaja u drugi. "Backup" podataka pomoću eksterne memorijske kartice 12 programabilnih timer-a opće namjene koji se mogu programirati u 54 različitih recepture (sušenje, dimljenje, kuhanje …). Mogućnost proizvoljnog dodjeljivanja izlaznih releja pojedinim funkcijama (npr. relej1=timer2, relej2=regulacijski …). 2 x Pt100 ulaz (mjerenje temperature u komori i u proizvodu) 1 x 4-20mA ulaz za transmiter vlage (mjerenje vlage u komori). 16 programabilnih izlaznih releja opće namjene. Kontinuirani regulacijski izlaz 0-10 V (upravljanje ventilatorom). Kataloški broj »

MEGA103-SM je sustav primarno namijenjen vođenju procesa termičke obrade mesnih proizvoda (dimljenj, sušenje, kuhanje, …). Vođenje procesa vrši se na osnovi mjerenja temperature u komori, vlage u komori, mjerenja temperature u proizvodu te parametara zadanih trenutno aktivnim programom. Vlaga se mjeri samo kod tropoložajne regulacije temperature; kod dvopoložajne regulacije temperature vlaga se impulsno dozira bez povratne informacije o trenutnom postotku vlage u prostoru.

Regulacija i vlage i temperature je tipa ON/OFF. Vođenje temperature i vlage ide po segmentima u sklopu jednog programa. Osim zadanih vrijednosti vlage i temperature te vremena trajanja, pojedinom segmentu pridodjeljuje se i unaprijed programirano ponašanje programabilnih timera, odnosno njima pridodijeljenih releja (tzv. receptura).

Uz vođenje temperature i vlage po segmentima zadanog trajanja uređaj prati i da li je unutar segmenta postignuta zadana temperatura i u slučaju da nije uključuje alarm i pauzira proces. Ujedno se alarmira i previsoka, odnosno preniska temperatura u odnosu na zadanu.

U slučaju nestanka napajanja uređaja sustav bilježi trenutno stanje procesa i s povratkom napajanja nastavlja od trenutka gdje je došlo do prekida.

Editiranje podataka vrlo se lako i jednostavno izvodi u samom uređaju, a moguće je povezivanje jednog ili više uređaja na centralno PC računalo čime manipulacija podacima (programi, segmenti, recepture, …) postaje još jednostavnija. Povezivanje na PC računalo pruža još i niz drugih korisnih opcija kao što su istovremeni nadzor više komora, arhiviranje stanja procesa i svih aktivnosti za svaku komoru, alarmne liste, itd.

APLIKACIJSKA SHEMA >>

Tablica tehničkih karakteristika omogučava kreiranje kataloškog broja a s time i izračun cijene.
