Mjerenje razine - Radar ER-RAD
|
 Cijene i narudžbe »
|

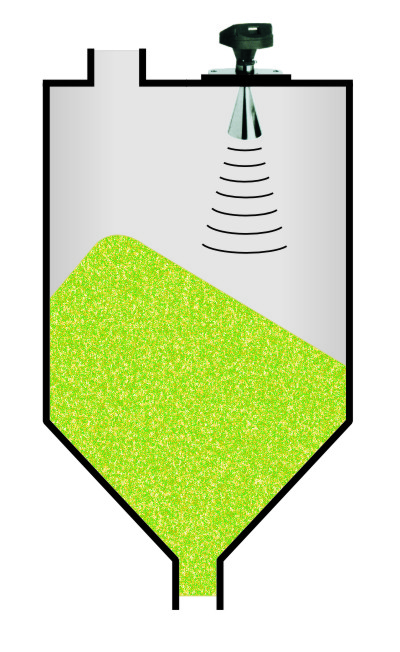

Mjerenje nivoa u rezervarima i silosima, tekućina, praškastih materijala, otpadnih voda, ... . Mjerenje radarskom metodom mjerenja na frekvenciji 8.5 - 9.9MHz. Displej na samom mjerilu pokazuje nivo, udaljenost ili volumen.
Mjerilo je neosjetljivo na buku kod npr. silosa sa kamenjem.
Nije osjetljivo na oblake prašine kod pražnjenja silosa sa praškastih materijala.
Moguće izvedbe i za Ex explozivne zone EExd i EExia.
Jednostavni su za postavljanje na već postojeće ili nove rezervoare i silose.
Izvedbe za povišene temperature i tlakove.
HART, Profibus (PA) i Foundation Fieldbus.
Primjena:
- silosi cementa
- silosi brašna, pšenice
- rezervoari vode, ulja
- otpadne vode
| Dokumentacija: | |||||||||||||||||||||||||||||
| Potrebna je registracija za uvid u dokumentaciju | |||||||||||||||||||||||||||||
| Tehničke osobine | |||||||||||||||||||||||||||||
| Tip | ELJG - 50 ELJG - 51 |
||||||||||||||||||||||||||||
| Princip rada | FMCW radar, frekvencija 8.5 - 9.9 GHz | ||||||||||||||||||||||||||||
| Aplikacije | tekućine, praškasti materijali, otpadne vode | ||||||||||||||||||||||||||||
| Materijal antene | SUS 316 (standard) (HASTELLOY C2/B2, titan) |
||||||||||||||||||||||||||||
| Veličina antene | 80/100/140/200 mm otvorenog promjera (80/100 mm jedine za mjerenje u cijevi) |
||||||||||||||||||||||||||||
| Materijal valnog štapa | PTFE (u kombinaciji sa prirubnicom) PP. (POLYPROPYLENE) |
||||||||||||||||||||||||||||
| Mjerno područje | max. 80 m -ovisno o tipu antene i dielektričnoj konstanti materijala | ||||||||||||||||||||||||||||
| Mrtva zona | min. 200 mm (slobodni prostor) min. 300 mm (mjerenje u cijevima) |
||||||||||||||||||||||||||||
| Točnost | ± 10 mm (ili ± 0.2 % od pokazane vrijednosti) | ||||||||||||||||||||||||||||
| Kut zrake | Ø 80 mm (3") (tip 1) 8°, 14 cm / m Ø 100 mm (4") (tip 2) 8°, 14 cm / m Ø 140 mm (6") (tip 3) 8°, 14 cm / m Ø 200 mm (8") (tip4 ) 6°, 10 cm / m |
||||||||||||||||||||||||||||
| Radni tlak [bar] | do 40 bara (standard) bez prirubnice - ≤ 2 bara sa prirubnicom - ovisno o temperaturi |
||||||||||||||||||||||||||||
| Radna temperatura | -30°C do +130°C | ||||||||||||||||||||||||||||
| Dielektrična konstanta (Er) | ≥ 1,5 | ||||||||||||||||||||||||||||
| Zaštita | IP67 | ||||||||||||||||||||||||||||
| Kontrolne metode | FTB (metoda praćenja dna tanka) ETS (spektar praznog tanka) |
||||||||||||||||||||||||||||
| Izlaz | 4 - 20 mA / HART | ||||||||||||||||||||||||||||
| Pokazivanje | 3-linijski LCD (ili bez pokazivanja) | ||||||||||||||||||||||||||||
| Priključak kabla | M20 x 1.5 ili G 1/2", NPT 1/2" | ||||||||||||||||||||||||||||
| Priključak | prirubnica (standard), G 1½", 2", 3", 4", 6", 8" | ||||||||||||||||||||||||||||
| Napajanje | 2-žično, 24 Vdc (17 - 30 Vdc) | ||||||||||||||||||||||||||||
| Odobrenje | ATEX II G1, 1/2, 2ExiaIIC T6-T3 | ||||||||||||||||||||||||||||
Tablica tehničkih karakteristika omogućava kreiranje kataloškog broja a s time i izračun cijene.
