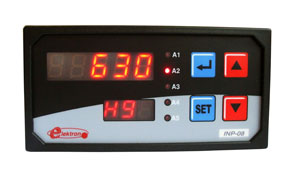

Integrator MI

Integrator MI
  • Elektromehaničko brojilo za prikaz kumulativa.
  • 2 x DIN kućišta.
  • LED prikazivanje 4 digita.
  • Ulaz 0-20 mA, 4-20 mA.
  • Kontinuirani izlaz (opcionalno):
    - Strujni signal: 0-20mA, 4-20mA.
    - Naponski signal: 0-10V, 2-10V.
  • Reset kumulativa (opcionalno).
  • Dva izlazna releja za signalizaciju ili ON/OFF regulaciju.
  • Napajanje za pretvarač.
Cijene i narudžbe »

MI je mjerni je uređaj namjenjen mjerenju trenutne vrijednosti fizikalne veličine kao i njenog kumulativa u nekom vremenskom periodu.
Trenutna mjerena veličina prikazuje se na LED displeju dok se kumulativ prikazuje na elektromehaničkom brojilu ili elektroničkom brojilu ukoliko se želi mogučnost reseta integrirane vrijednosti.
Preko izlaznih releja (od kojih je jedan minimum a drugi maksimum) alarmira se ukoliko je trenutna ulazna veličina izvan zadanih granica postavljenih alarma. Tim relejima moguće je ostvariti i ON/OFF regulaciju.
Kao opcija integrator ima i standardni izlazni strujni ili naponski signal koji je zavisan o ulaznoj veličini. Uređaj dolazi u standardnim DIN kućištima.

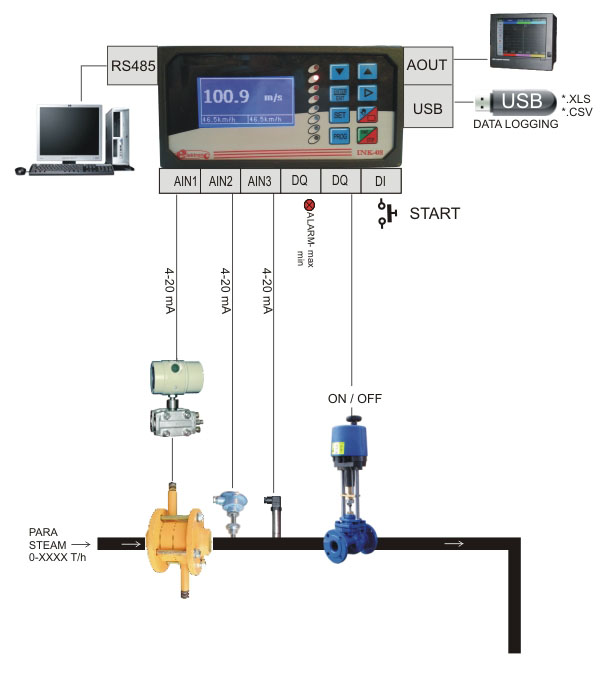

MI s korekcijom protoka mjerni je uređaj namjenjen mjerenju protoka pregrijane pare s korekcijom protoka iste po tlaku I temperaturi.
Trenutna mjerena veličina prikazuje se na LED displeju dok se kumulativ prikazuje na elektromehaničkom brojilu ili elektroničkom brojilu ukoliko se želi mogučnost reseta integrirane vrijednosti.
Preko izlaznih releja (od kojih je jedan minimum a drugi maksimum) alarmira se ukoliko je ulazna veličina izvan zadanih granica postavljenih alarma.S tim relejima moguče je ostvariti I ON/OFF regulaciju.
Kao opcija integrator ima I standardni izlazni strujni ili naponski signal koji je zavisan o ulaznoj veličini. Uređaj dolazi u standardnim DIN kučištima.

Dokumentacija:
Potrebna je registracija za uvid u dokumentaciju
Tehničke osobine
Tip MI MI-P
Osnovna ploča Folija s tastaturon Folija s tastaturon
Ugradnja Ploča s izrezom Ploča s izrezom
Kućište 96x96 mm
72x72 mm		 96x96 mm
72x72 mm
Napajanje 220 VAC
24 VDC
24 VAC
110 VAC		 220 VAC
24 VDC
24 VAC
Klasa 0.2 % od krajnje vrijednosti (u području 0-100%) 0.3% + 1 digit
Ulaz 0-20 mA, 4-20 mA lineariziran Univerzalni - programski podesiv

0-20 mA, 4-20 mA lineariziran
Izlaz 0-20 mA, 4-20 mA 0-20 mA, 4-20 mA
Spoj ulaza Dvožično
Trožično		 -
Integrator Elektromehanički brojač 6 znamenki Elektromehanički brojač 6 znamenki
Opterećenje izlaza 500 ohma 500 ohma
Utjecaj temperature 0.03 %/K 0.03 %/K
Greška zbog napajanja 0.01% krajnje vrijednosti pri mreži 15% 0.01% krajnje vrijednosti pri mreži 15%
Pokazivanje - 13mm crveni LED pokazivač 4 digita
Alarm - Bez alarma, s 2 alarma
Histereza - Podesiva
Funkcija - Prikaz protoka na displeja.
Sumiranje kumulativna protoka.
Napajanje pretvarača.

Tablica tehničkih karakteristika omogućava kreiranje kataloškog broja a s time i izračun cijene.
